板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，占地面积为管式换热器的三分之一，热回收率可高达90%以上。

板式换热器是由一组带有波纹的金属板片组成，板上有孔，供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封时并引导流体交替地流至各自的通道内。

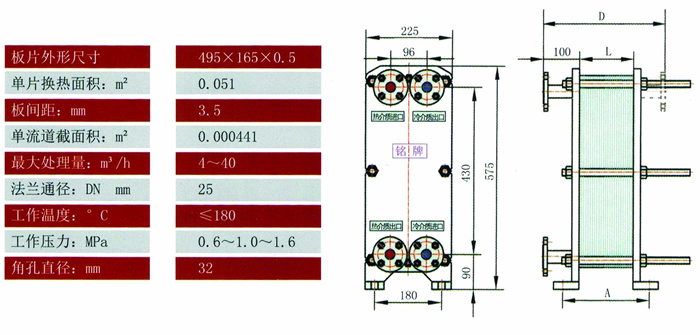

板式换热器BR0.05系列参数：

板片外形尺寸： 495*165*0.5

单片换热面积：0.051㎡

板间距： 3.5mm

单流道截面积：0.000441㎡

最大处理量：4-40 m3/h

法兰通径：25DN mm

工作温度：≤180°C

工作压力：0.6-1.0-1.6MPa

角孔直径：32mm

板式换热器优点

.传热效率高、热损失小;

.结构紧凑轻巧、占地面积小;

.安装清洗方便;

.应用广泛、使用寿命长
